テーパーローラーベアリング |
 |

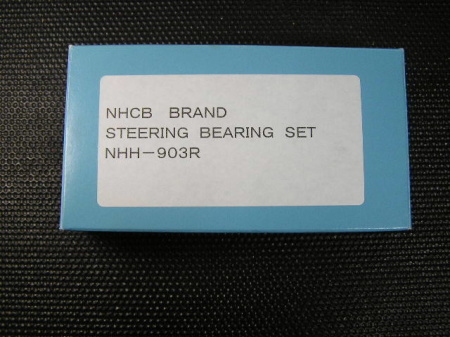

ＮＨＨ－９０３Ｒ 付属品：ダストシール２枚 寸法(mm) 上 26x47x15 下 30x55x17 約4200円 |
 |
27mmボックスソケットでトップキャップを外してから。 フックレンチでステムナットを外します。 |
 |
ステムナットは二重です。 |
 |

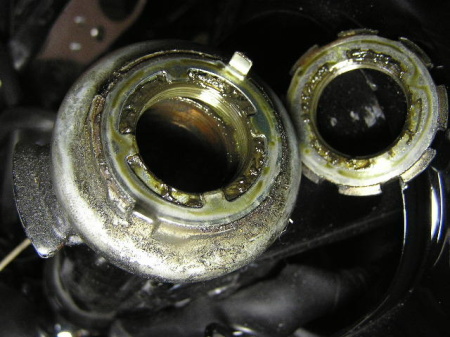

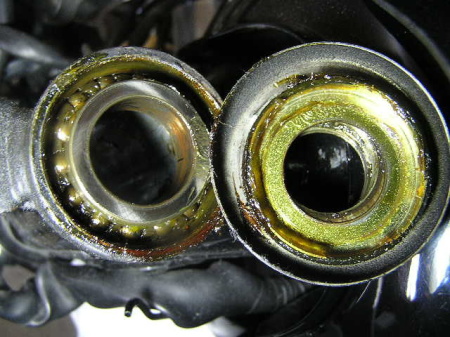

ステムナットを外すとベアリングが出てきます。 |
 |
ボールベアリング |
 |

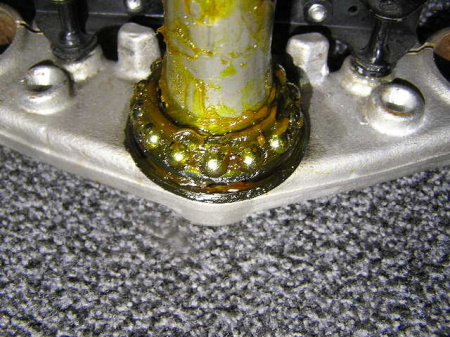

古いグリスがたっぷり |
 |

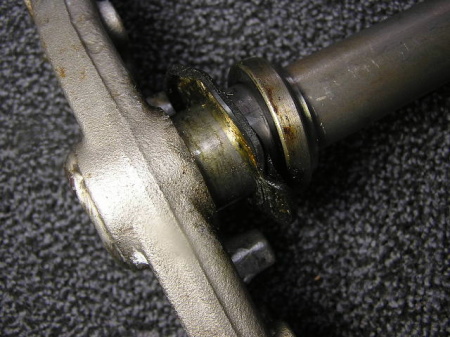

ダストシールを指でめくります。 |
 |

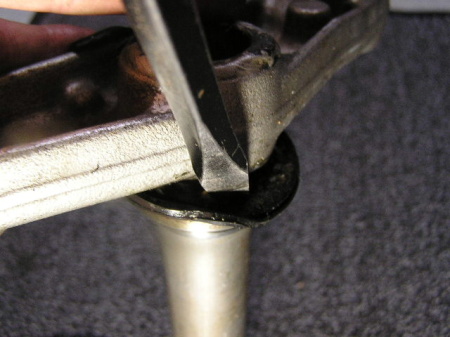

初めは先の鋭いスクレーパーでたたいて隙間をあけます。 |
 |

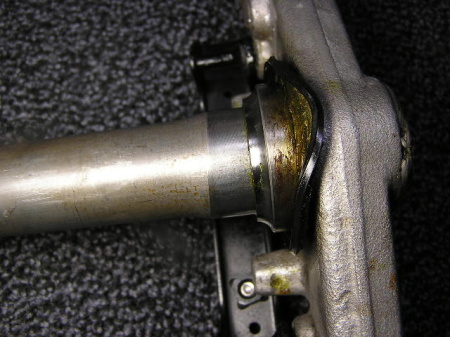

隙間ができました。 |
 |

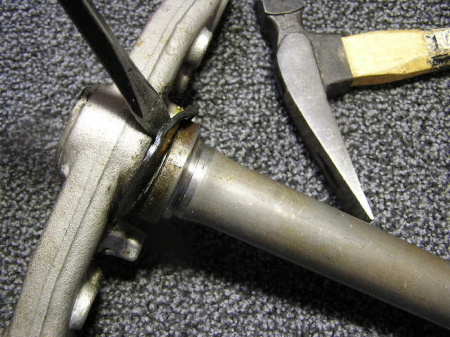

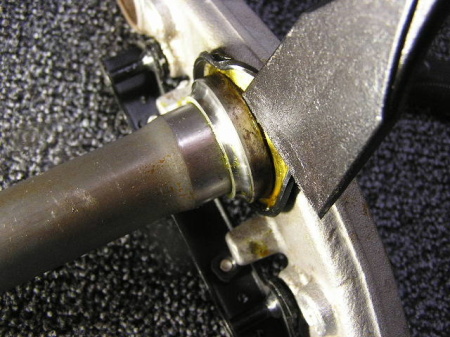

隙間にマイナスドライバーを差込んでたたきます。 |
 |
色々な方向からたたきます。 ハンドルロックの山がついてる方はたたきにくいです。 |
 |
抜くのに10分位かかりました。 たたくと少しずつぬけてきます。 |
 |

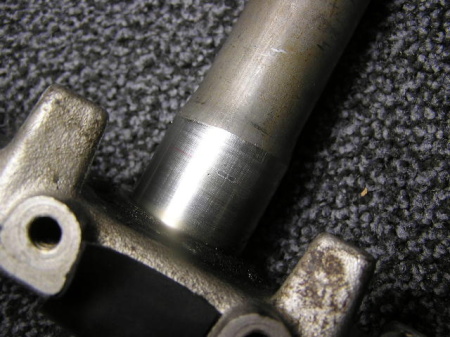

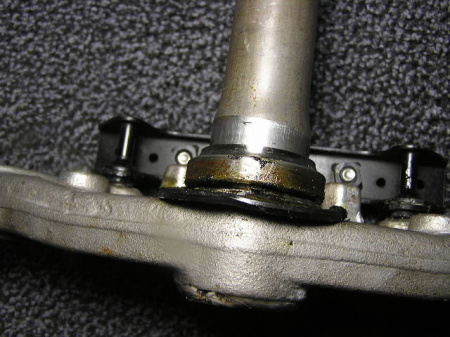

ステムにキズがいきました。 ここは少しくらいのキズなら問題はありません。 |
 |

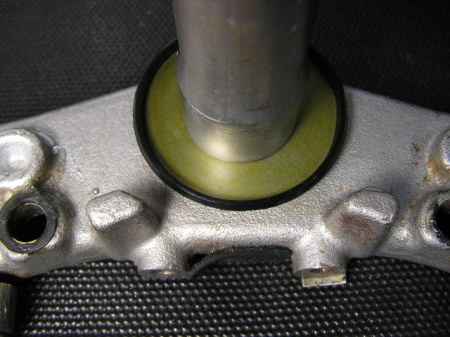

ダストシールを入れます。 |
 |
※ベアリングを圧入する時にたたいてはいけないところ 下記参照 |
 |

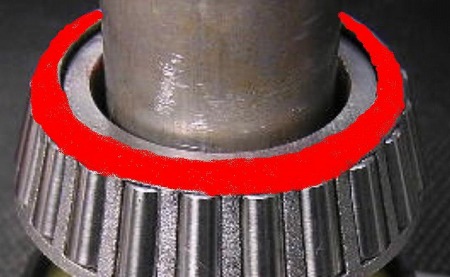

赤色部分から下は、たたいてはいけません。 |
 |

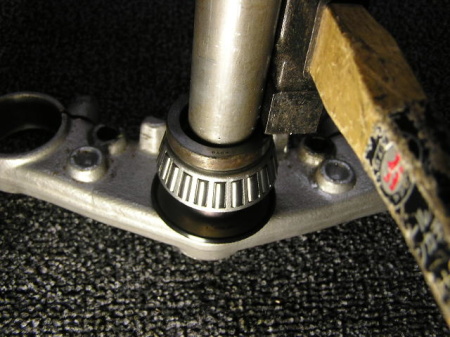

古いベアリングを上に乗せてたたきます。 |
 |
たたくところが四角形のトンカチはたたきやすいです。 初めはベアリングが真っ直ぐ入るように やさしくたたいて入れます。 |
 |

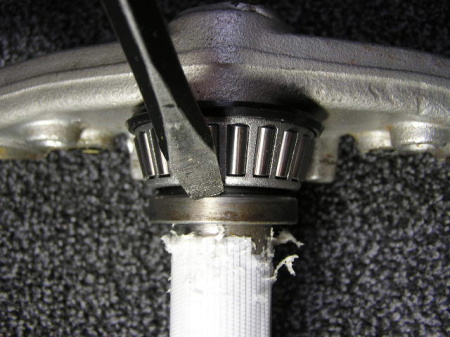

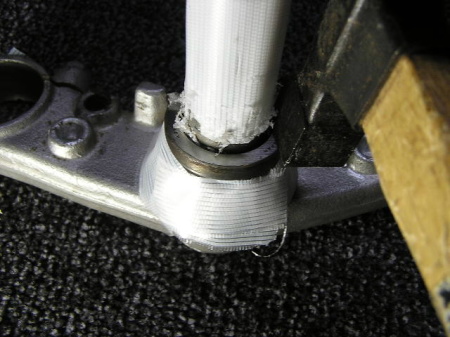

ある程度圧入できたらステムやベアリングに キズがつかないようにテープで養生します。 古いベアリングレースがずれないように手でもちながら 力を込めて右側、左側を均等にたたきます。 |
 |

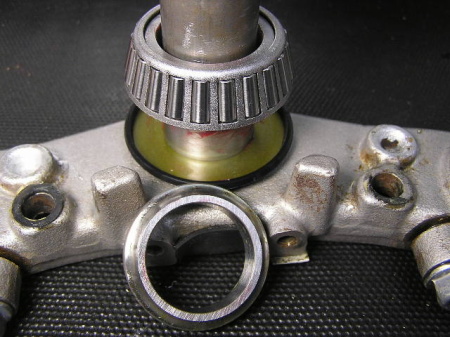

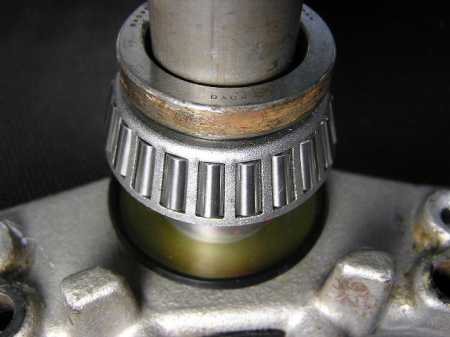

ベアリングが圧入できました。 古いベアリングレースも一緒に圧入する事になりますが 軽くたたくと外れます。 |
 |
※塩ビのパイプでたたいても圧入できます。 そのまま強くたたくとパイプが割れる場合があるので 鉄の板を上にのせてたたきます。 |
 |

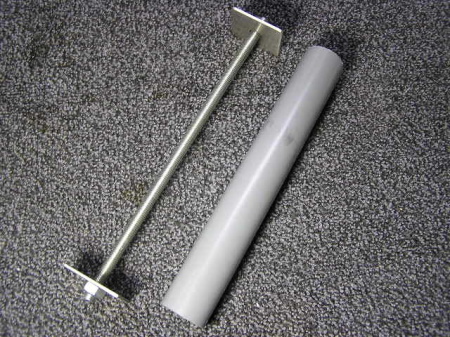

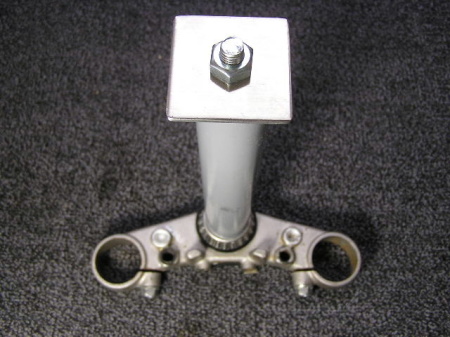

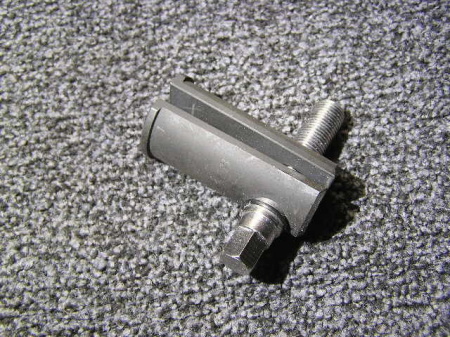

※ホームセンターで買ってきたネジ棒とナットと ステンレスの板を加工したものでも圧入できます。 |
 |

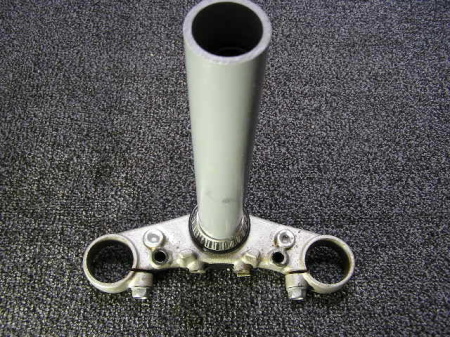

塩ビのパイプをステムに入れて圧入します。 均等に圧入できますが力が必要です。 締め付けることにより、塩ビが(バッキバッキ)と音をたてます。 割れそうでコワイです。 |
 |

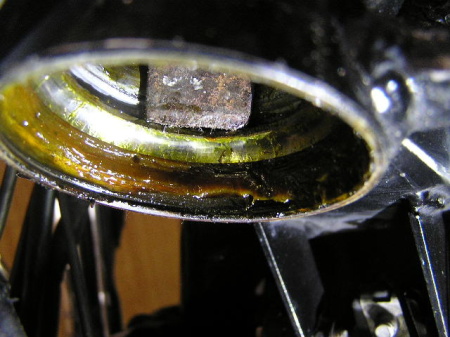

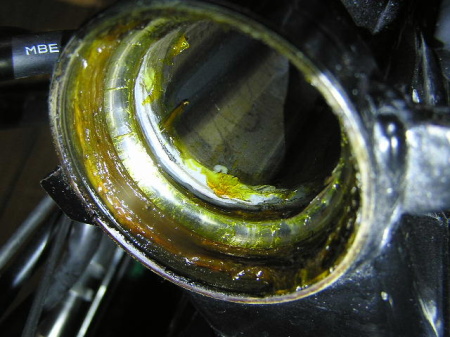

フレームについている下側のベアリングレースを外します。 先が真っ直ぐのドライバーだと 下側のベアリングレースには引っかかりません。 |
 |

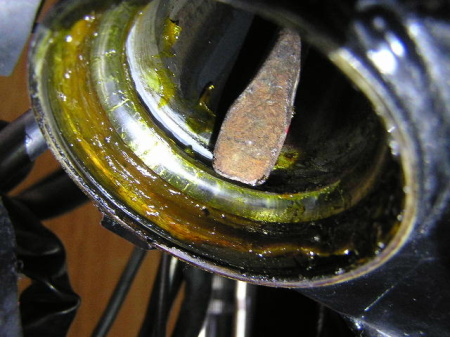

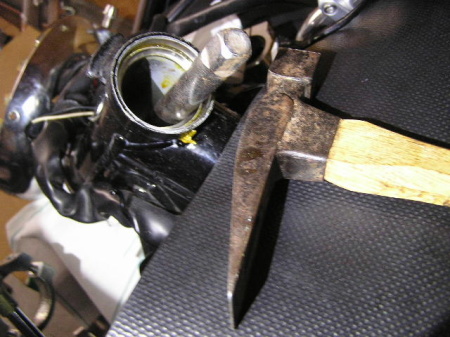

下側のベアリングレースは 先が曲がったタガネやバールなどで レースに引っ掛けてたたきます。 |
 |
便利なアイテム ベアリングレースリムーバーを使った外し方 簡単に外せるスリムーバー 2,450円 このスリムーバーは、 フレームに圧入された上下の ベアリングレースを抜き取る工具です。 |
 |

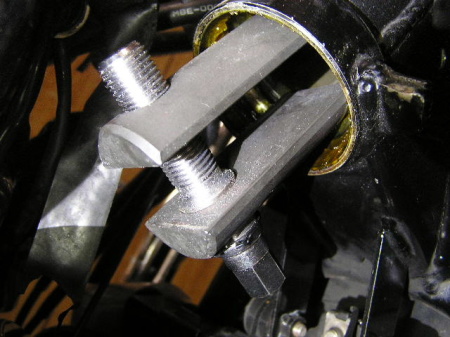

ベアリングレースの内側から爪を掛けます。 |
 |
反対側から鉄の棒を挿入してハンマーで打ち抜きます。 強くたたきすぎるとリムーバーがぶっ飛びます。 特に上側のベアリングレースを外す時は危険です。 |
 |

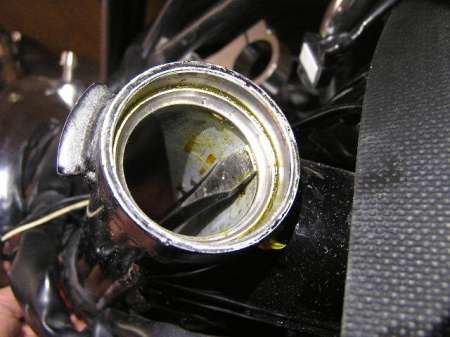

フレームについている上側のベアリングレースを外します。 上側についているベアリングレースは 先が真っ直ぐな長いドライバーで 打ち抜くことができます。 |
 |
フレームの下側からベアリングレースを右側、 左側を均等にコツコツたたきます。 |
 |

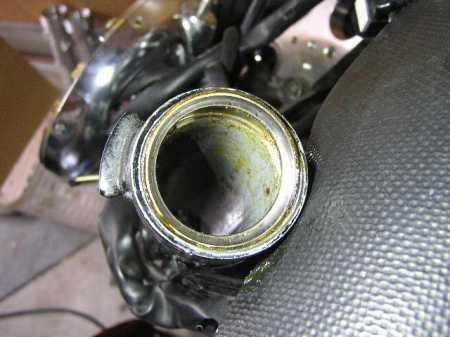

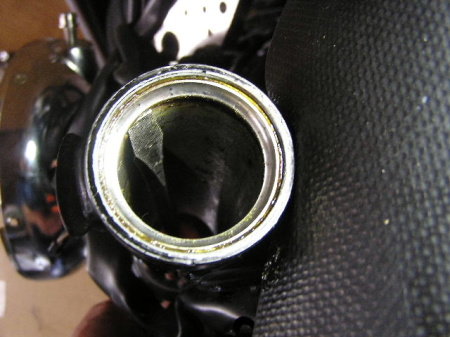

簡単に外れました。 |
