デジタルマルチテンプメーターメーター パーツ番号【415-005-0101】 |
 |
テンプメーターセンサー パーツ番号【415-003-4999】 タイプ C (水温センサー) 取付ネジ径/ピッチ PT1/8-28 |
 |

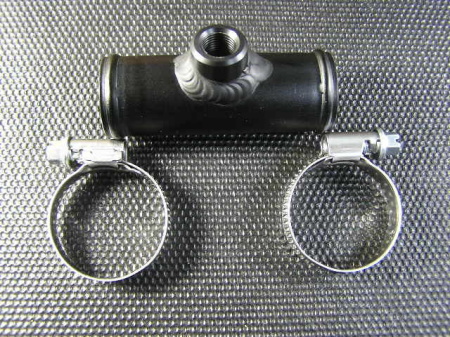

水温センサーアダプター パーツ番号【415-502-4999】 アダプター外径： Φ25 |
 |

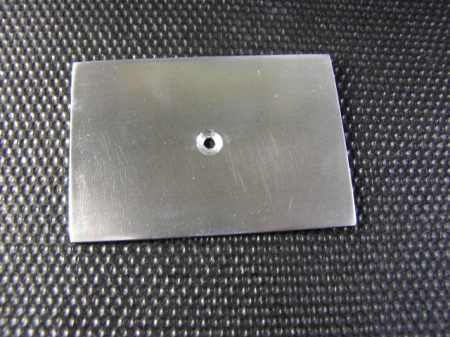

はじめに取り付けステーを作ります。 メーターの大きさにあわせてアルミ板をカットしてから皿モミしました。 |
 |

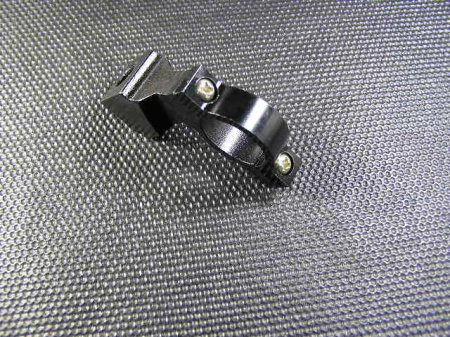

モンスターミラークランプ ハンドル径 Φ22.2mm 900円位 |
 |

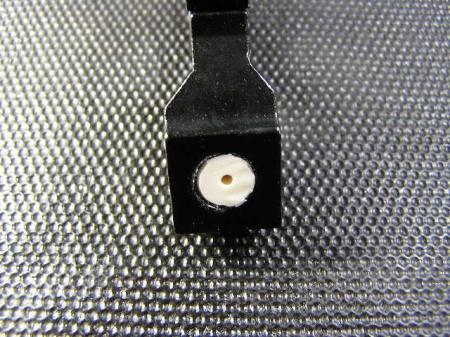

ミラークランプのネジ穴にウレタン樹脂を流し込んで アルミ板を固定する穴を開けました。 |
 |
ボルトでアルミ板を固定したら テンプメーターに付属で入っているマジックテープを貼ります。 ステーが完成しました。 |
 |
テンプメーターの本体にはもとからマジックテープが貼り付けられています。 本体とステーを仮止めしました。 |
 |

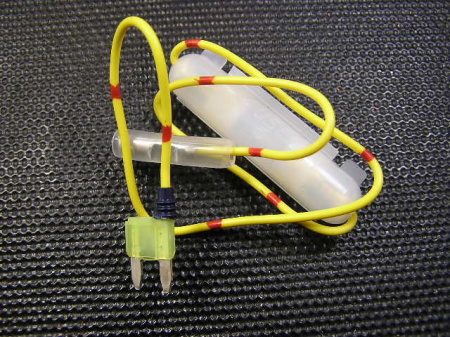

つぎは配線です。 ミニヒューズから電源が取り出せるヒューズ ENDY Ｍ－20 |
 |

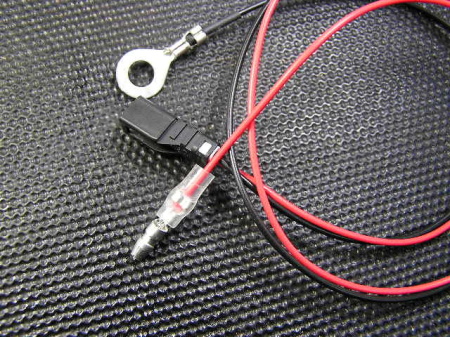

テンプメーターのプラス配線(赤色)に丸型端子をかしめました。 マイナス配線は(黒色)です。 |
 |

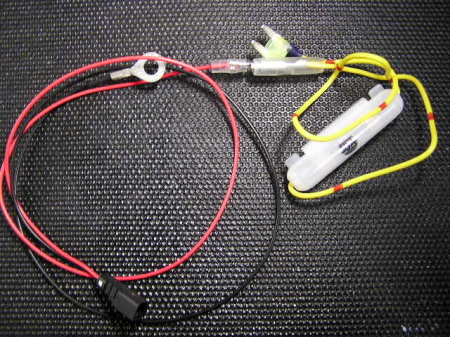

ミニヒューズの配線(黄色)とテンプメータープラスの配線(赤色)を接続 |
 |
ホーン本体から電源をとる事もできます。 変に配線が見えるのでNG。 |
 |

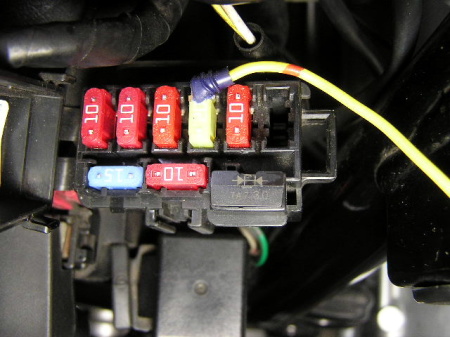

ヒューズボックス内から電源をとります。 ※サイト内のヒューズ交換をご覧ください。 |
 |

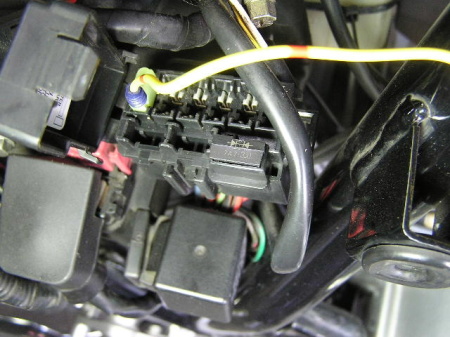

配線が上から出ているのでボックスカバーにあたって閉まりません。 |
 |

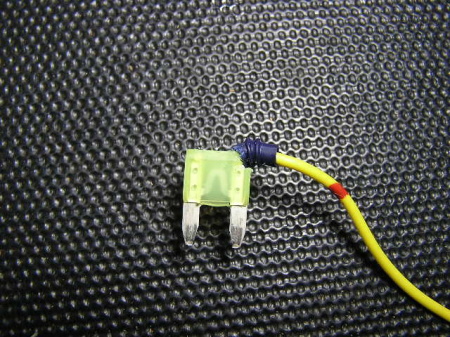

ヒューズの角(プラスチック)をカッターで削りとって配線を横に曲げました。 |
 |
ハイライトパッシングからプラス電源をとります。 |
 |

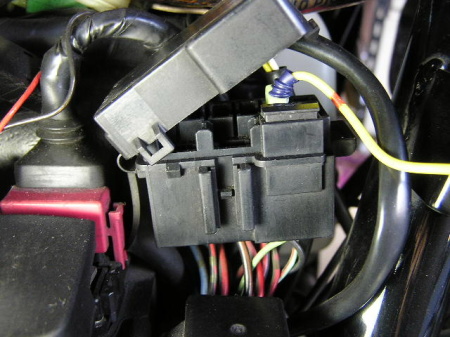

配線が邪魔してフタが閉まらないので ボックスカバーに切り込みを入れました。 つぎは水温センサーの取り付けです。 |
 |

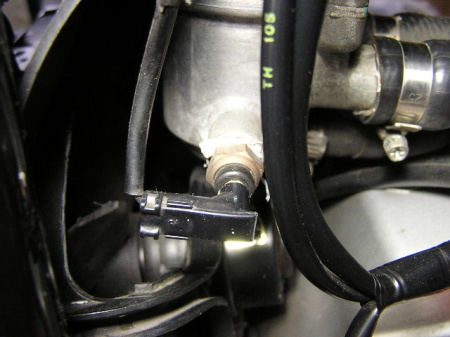

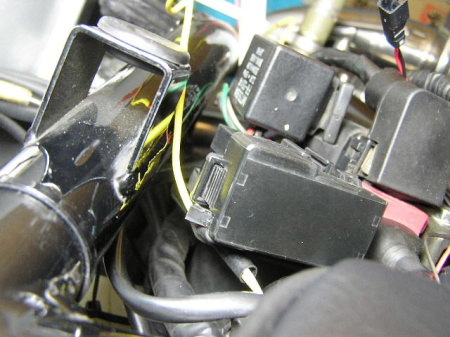

水温センサーみたいですが、電動ファンのサーモスイッチです。 電動ファンが回らない場合はここのコネクターを確認します。 |
 |
純正の水温センサー タンクの左側下のサーモスタットに水温センサーがあります。 |
 |

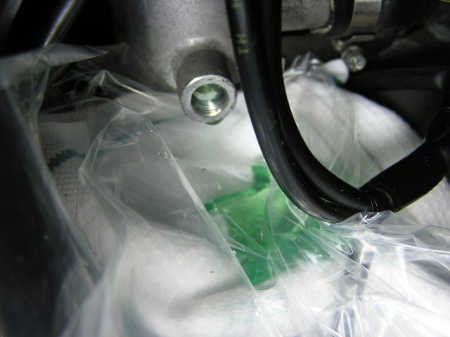

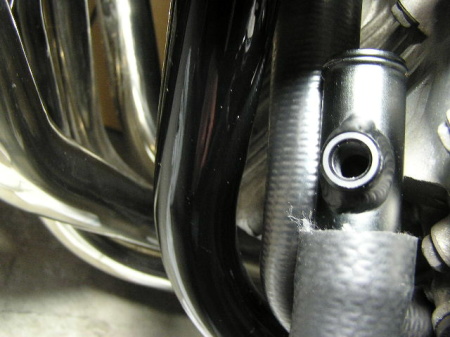

水温センサーを外しました。 センサーは上部にあるので出てくるクーラント液は少量です。 ビニール袋で受け取ります。 |
 |

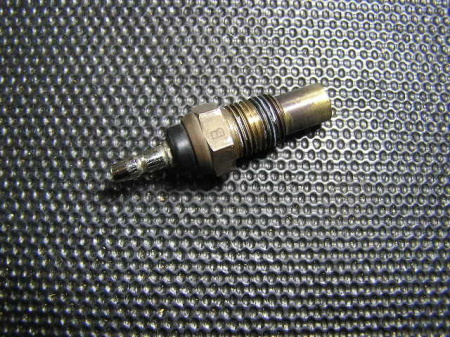

純正の水温センサー |
 |

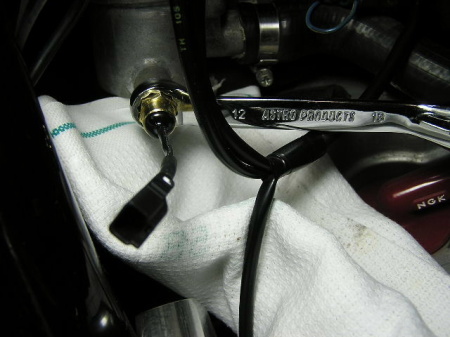

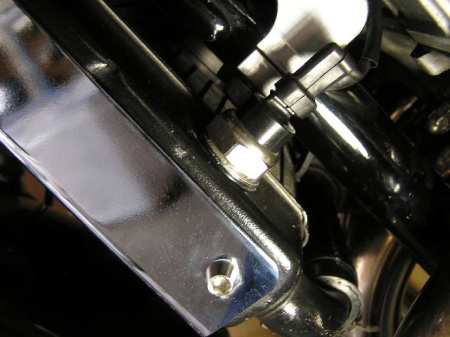

ヨシムラの水温センサーを取り付けました。 |
 |

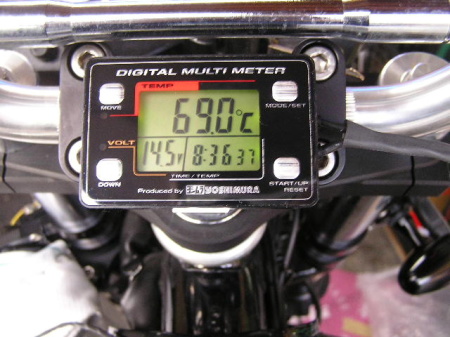

配線をつないでエンジンを少しかけてみました。 正常に動いています。 |
 |

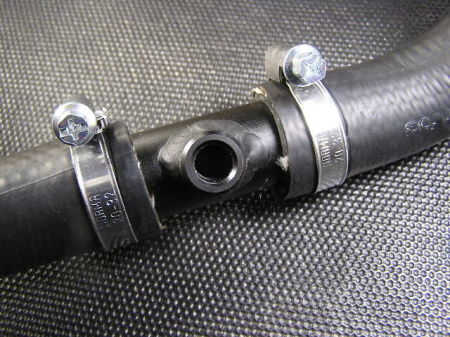

水温センサーアダプター ラジエターホースの中間にアダプターを割り込ませてセンサーをはめ込みます。 |
 |

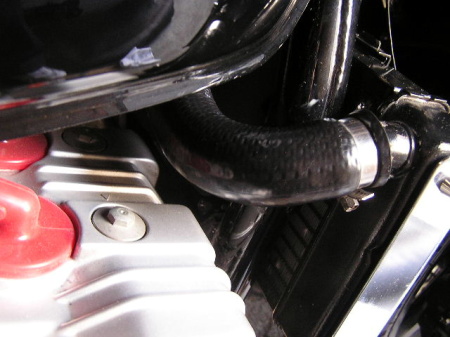

アッパーホースにアダプターを割り込ますのが理想ですが ホースが短いので無理みたいです。 |
 |
ロアホースにアダプターを割り込ませようと思いましたが保留中です。 |
