パーツリスト参考 |
|
![]() |

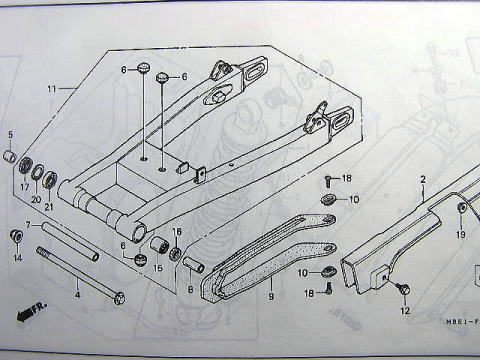

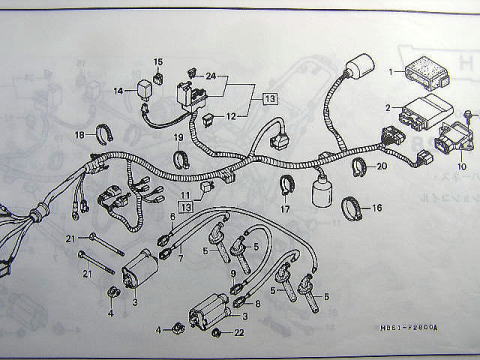

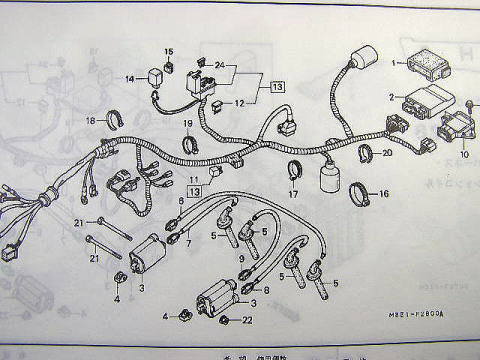

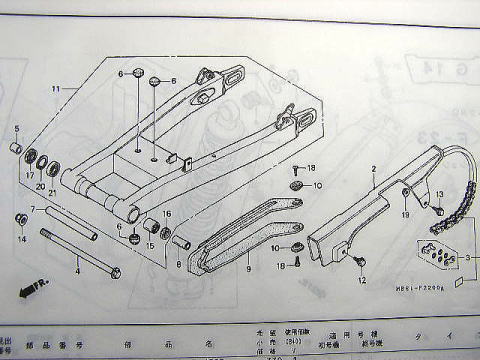

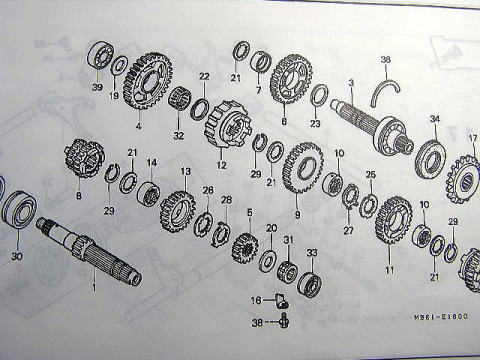

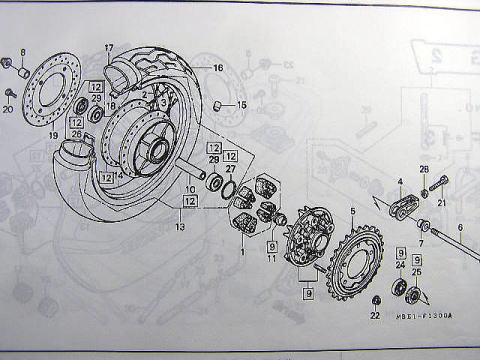

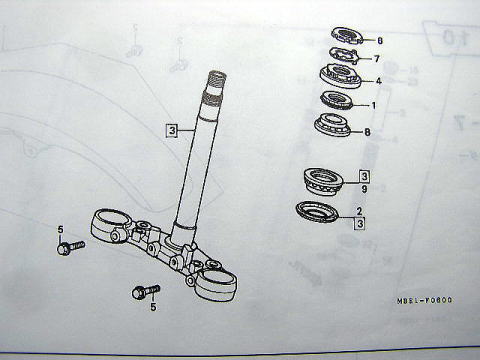

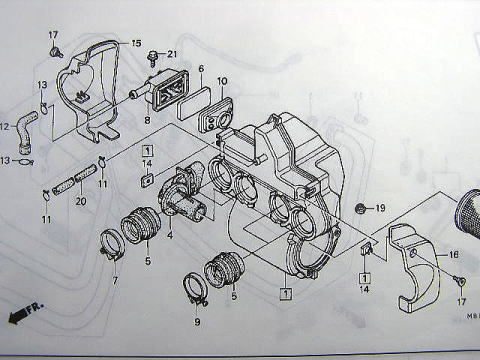

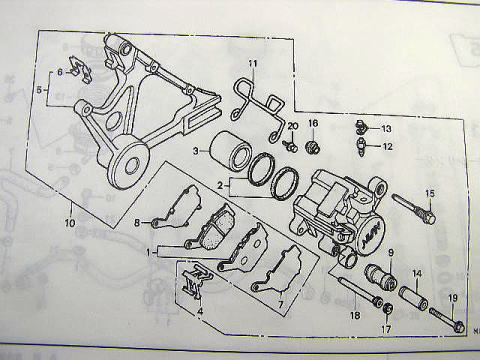

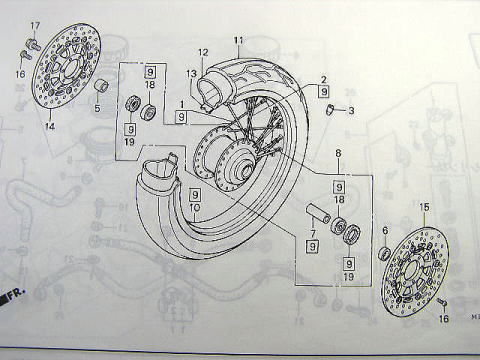

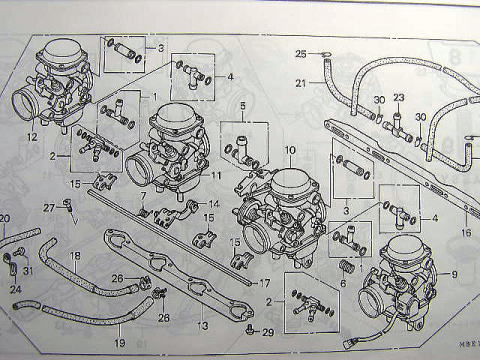

部品番号の構成は番号(記号)の組み合わせです。 例:『18300-MBE-003』 上記の部品番号はNC36の四本だしマフラーのものです。 5桁の番号(18300)は主部品番号。 部品の部位を示す基本番号 3桁の番号(MBE)部品類別番号。部品の適応車種を表しています。 MBEはNC36の部品番号です。 たとえばタンクやマフラーなどNC36専用に設計された部品 はMBEになっています。 ちなみにCB400SF NC31は(MY9)、NC39は(MCE)です。 NC36のパーツリストを見るとNC31(MY9)や CBR600F PC19(MN4)などの共通(流用)部品が多く流用されています。 最後の3桁の番号(003)は部品の変更。 部品の改良や設計しなおされている回数です。 部品に色がある場合は3桁の番号(003)あとにアルファベットの記号がつきます。 例 NC36のタンク部品番号は17520-MBE-000ZEです。 000はタンクに変更がなくてZEはイタリアンレッドの色記号です。 ピュアブラックのタンクの場合はZAになります。 パーツリストは車種に対応した部品の一覧表です。 部品番号や分解図が詳しく書かれているので メンテナンスの時にも役に立ちます。 部品番号が分かればNC36だけに製造された部品か NC31など他車の流用部品なのか分かるので 利用用途が広がります。 |
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
|
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
